Product details仪器简介

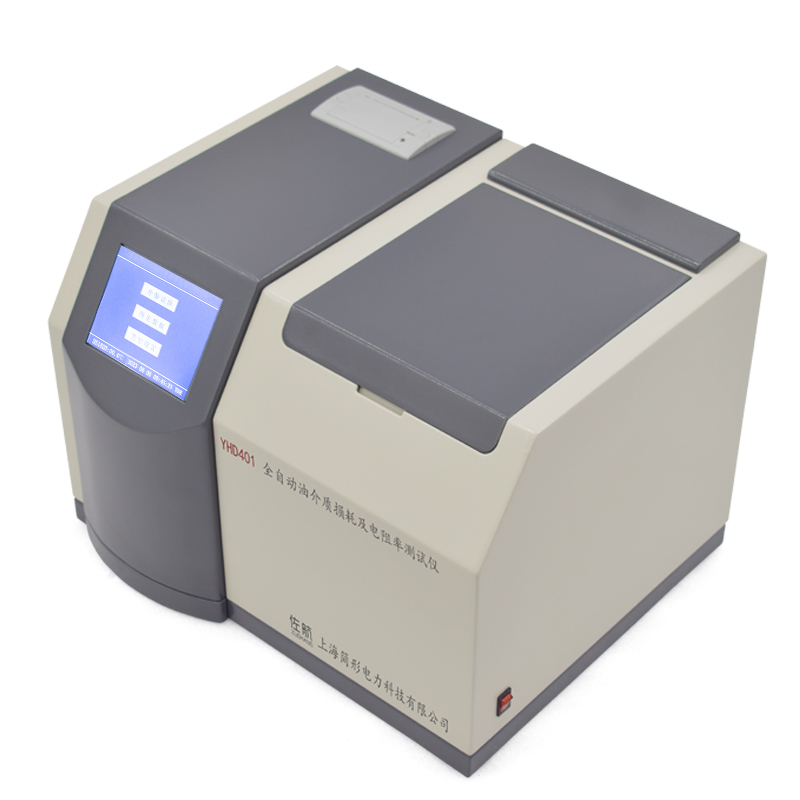

YHD401全自动油介质损耗及电阻率测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕5.7寸TFT纯彩液晶触控显示器,全中文菜单,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。
主要功能及特点

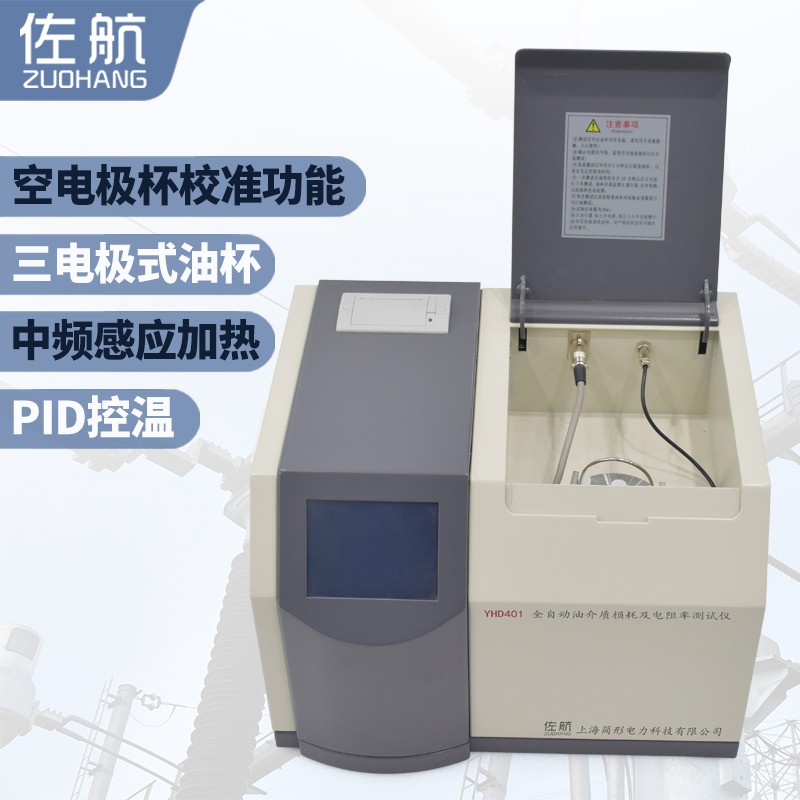

(1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。
(2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
(3)内部标准电容器为SF6 充气三点极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
(4)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。
在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。
(5)试验参数设置方便。温度设置范围40~120℃,交流电压设置范围
200~2200V,直流电压设置范围0~500V。

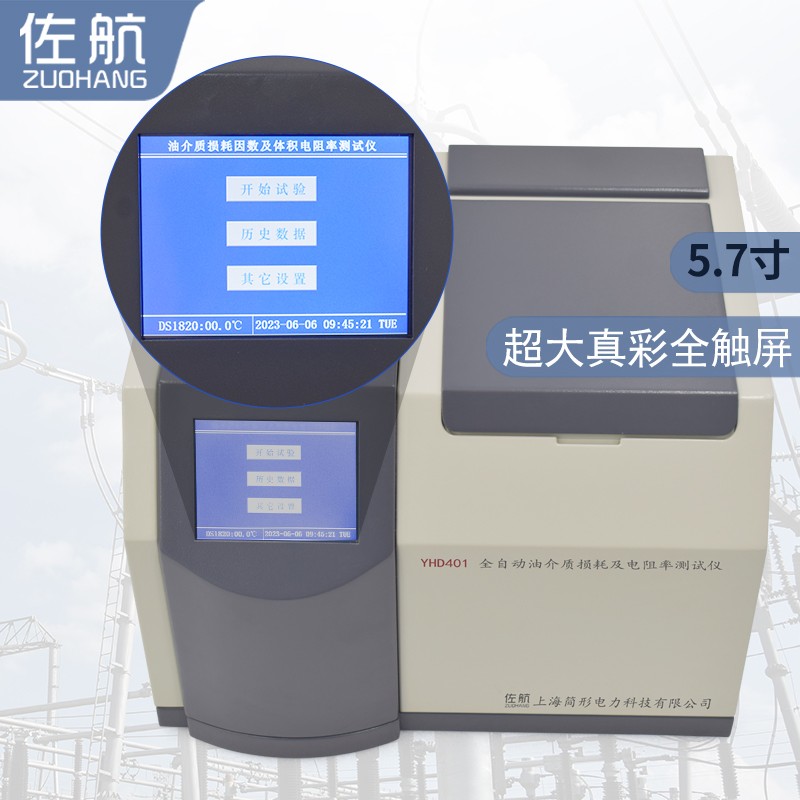

(6)采用大屏幕TFT纯彩液晶触控显示器,显示清晰。只需简单设置,仪器即可自动进行测试。并自动存储和打印测试结果。
(7)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
(8)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。
(9)仪器以RAM9平台为核心,测试精度高、速度快。
技术参数
型号 | YHD401 |
电 源 电 压 | AC 220V±10% |
电 源 频 率 | 50Hz/60Hz ±1% |

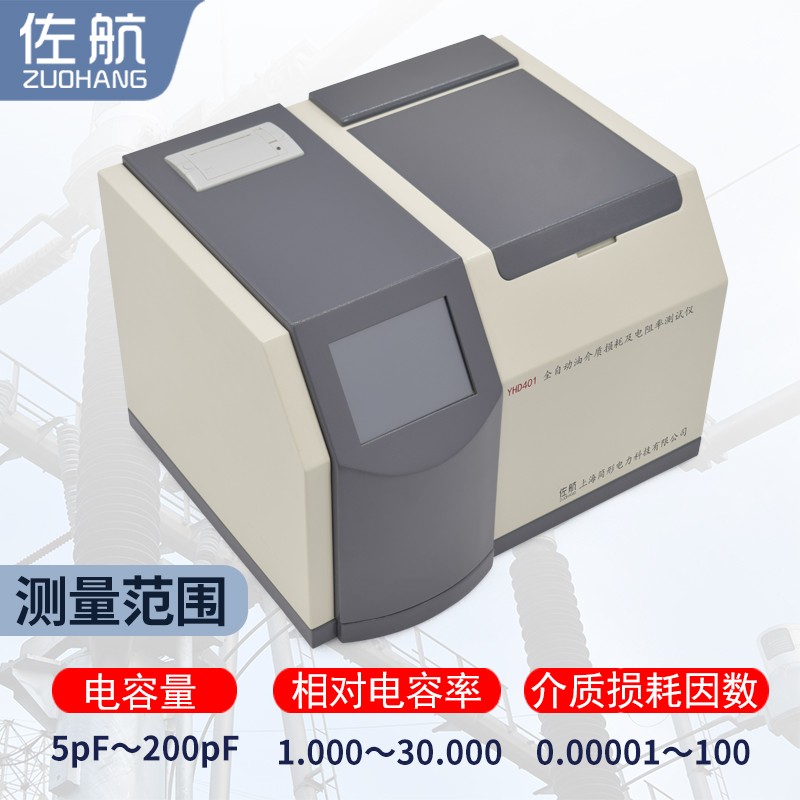

测量范围 | |
电容量 | 5pF~200pF |
相对电容率 | 1.000~30.000 |
介质损耗因数 | 0.00001~100 |
直流电阻率 | 2.5 MΩm~20 TΩm |

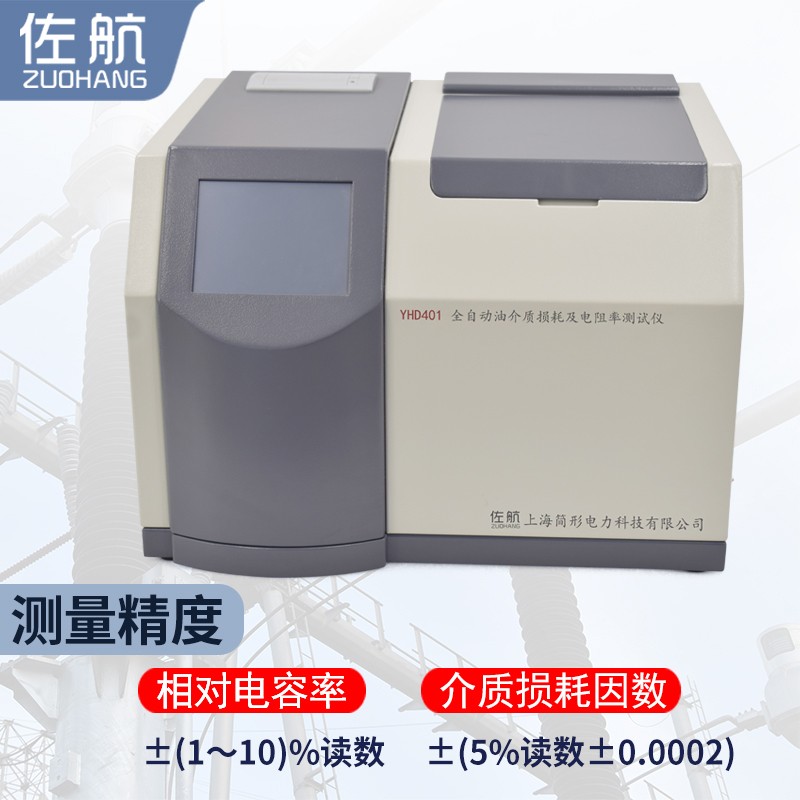

测量精度 | |
相对电容率 | ±(1~10)%读数 |
介质损耗因数 | ±(5%读数±0.0002) |
直流电阻率 | ±10%读数 |
分辨率 | |
电容量 | 0.01pF |
相对电容率 | 0.001 |
介质损耗因数 | 0.00001 |
测 温 范 围 | 40~120℃ |
温度测量误差 | ±0.5℃ |
交流实验电压 | 200~2200V 连续可调,频率50Hz |
直流试验电压 | 0~500V 连续可调 |
功 耗 | 500W |
外 型 尺 寸 | 460mm× 370mm×330mm |
总 重 量 | 25Kg |
环境温度 | 0℃~40℃ |
相对湿度 | <75% |
