仪器简介

佐航QTA9132变压器电容电感测试仪采用高精度、大开口钳形电流互感器进行电流测量，内置大容量锂电池，使用异频抗干扰电源输出，测试精度高、数据稳定，具有极强的抗干扰能力，能在强磁场环境中进行测试而精度不受影响，是一款高性能、便携式专用补偿电容器测试仪。仪器不仅能测试单相电容器，还具有三相电容器测试功能，针对不同联结方式的三相电容器组进行一键测量，简单方便。同时仪器还可测试各种电抗器、电阻器，并且仪器还可以单独进行电流测试。

功能特点

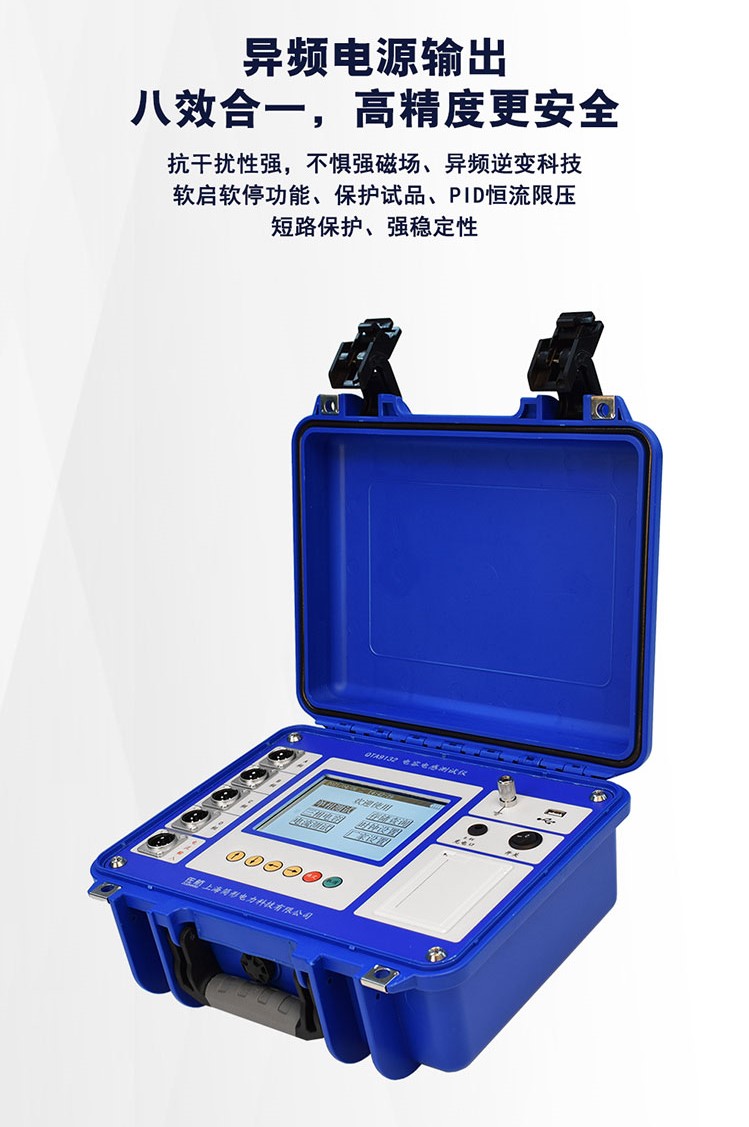

1． 异频电源输出：

    仪器使用异频电源输出进行测试，大大提高了现场的抗干扰能力，可在高强度磁场中进行测试而精度不受影响；异频电源采用先进的逆变技术，具有软启、软停功能，大大减少对试品的冲击，更好的保护试品；同时电源输出采用先进的PID调节算法进行恒流限压输出，更加强了测量的精度和稳定性，同时输出短路也不会损坏仪器。

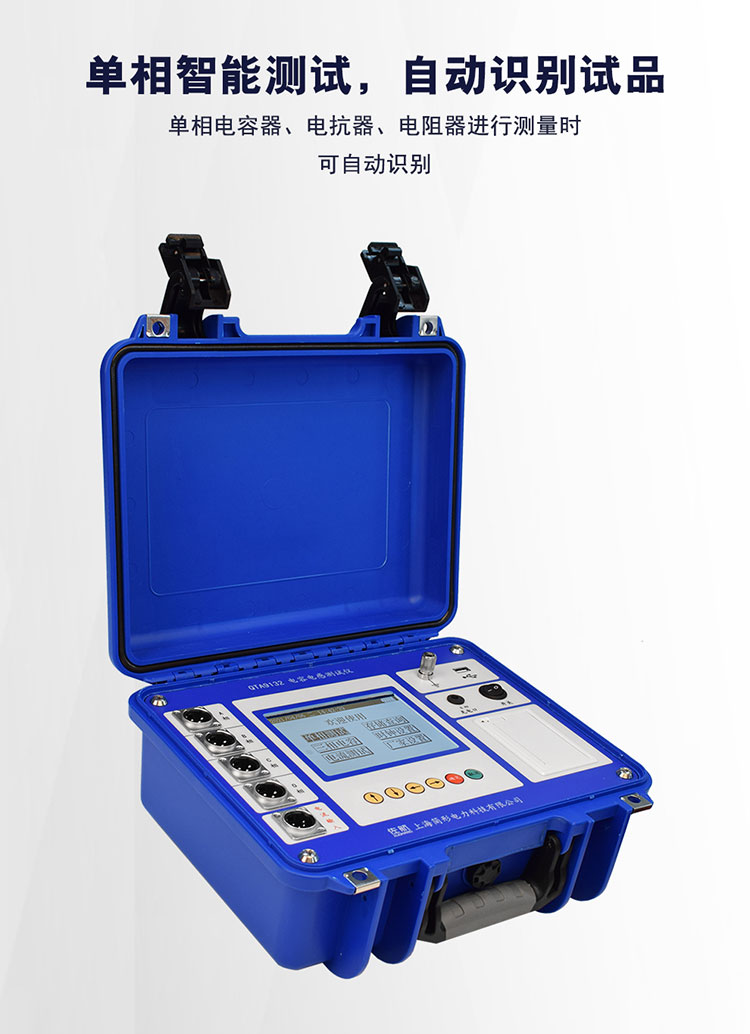

2． 单相测试功能:

仪器可对单相电容器、电抗器、电阻器进行测量，同时单相测量时还可选择自动测试，由仪器自动判断试品类型。

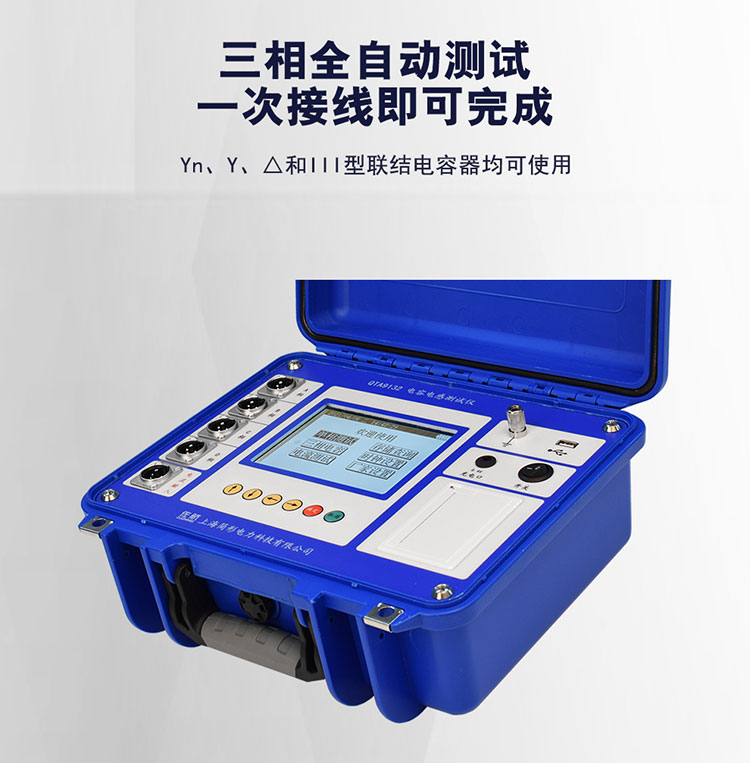

3． 三相电容测试功能:

仪器具有三相电源输出及接口，可对三相Y型联结电容器、三相Yn型联结电容器、三相三角型联结容器、三型III联结电容器进行一次接线，即可完成三相电容测试，并对分相电容分别进行测试计算，简单方便，大大提高了现场使用人员的工作效率。

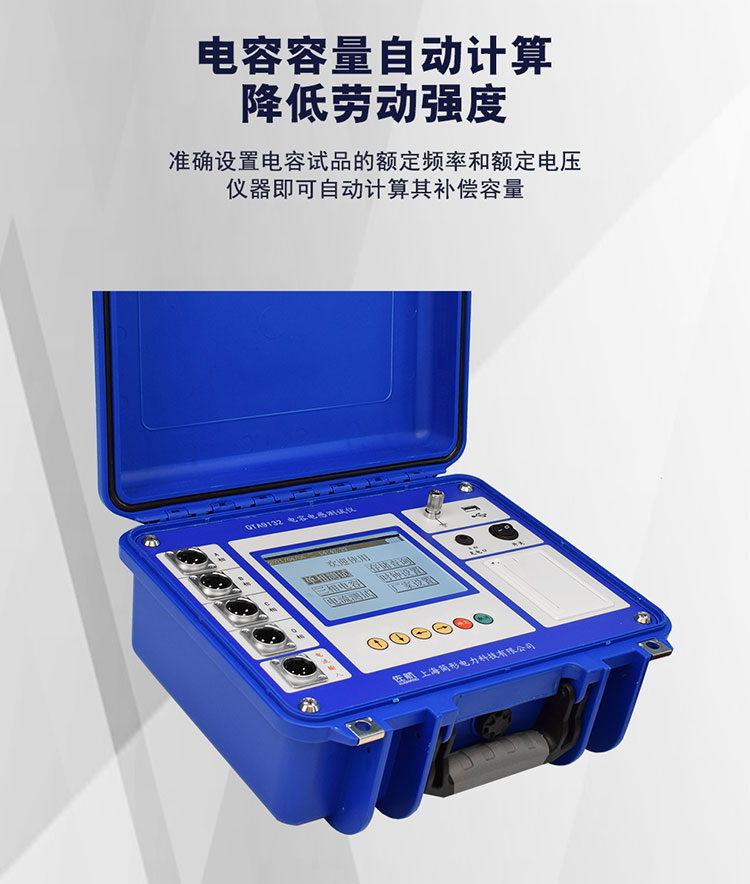

4． 电容容量测量:

准确设置电容试品的额定频率和额定电压，仪器可自动计算电容器的补偿容量，减少现场人员计算量。

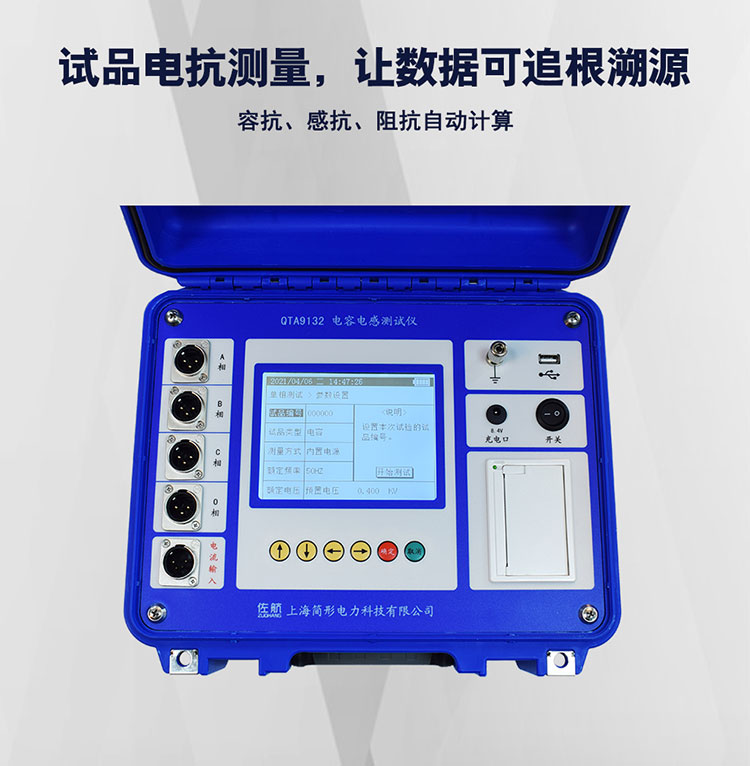

5． 试品电抗测量：

仪器可根据测量结果自动计算试品的容抗、感抗、阻抗，方便现场进一步对数据进行分析。

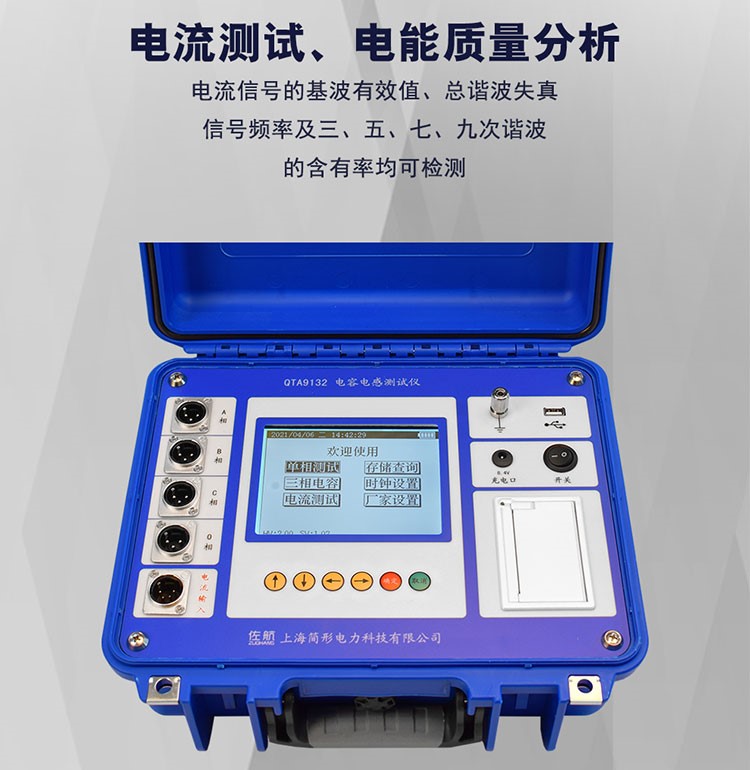

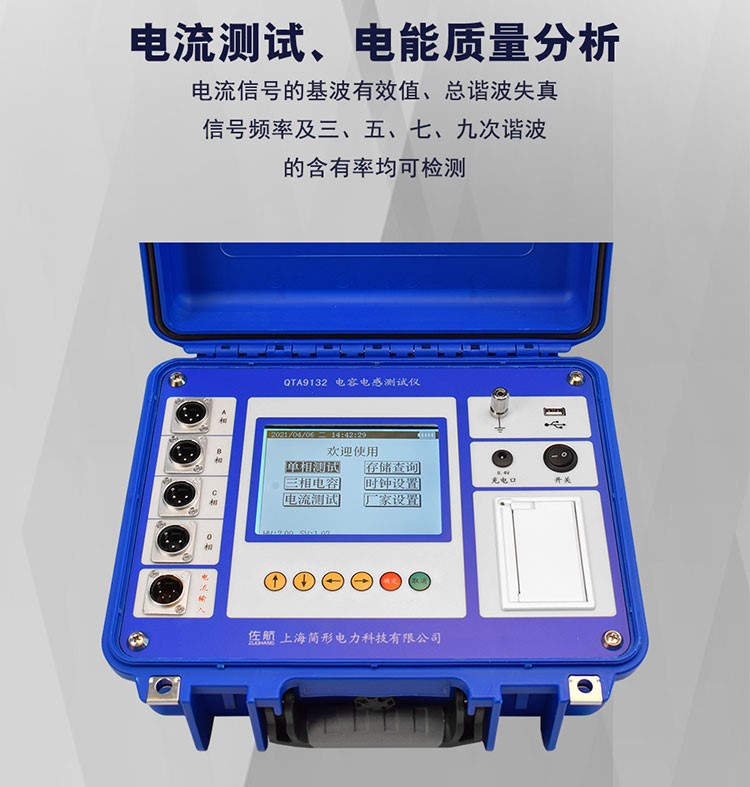

6． 电流测试功能:

使用仪器钳形电流互感器可单独用于电流检测，可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率，从而对电流信号进行简单的电能质量分析。

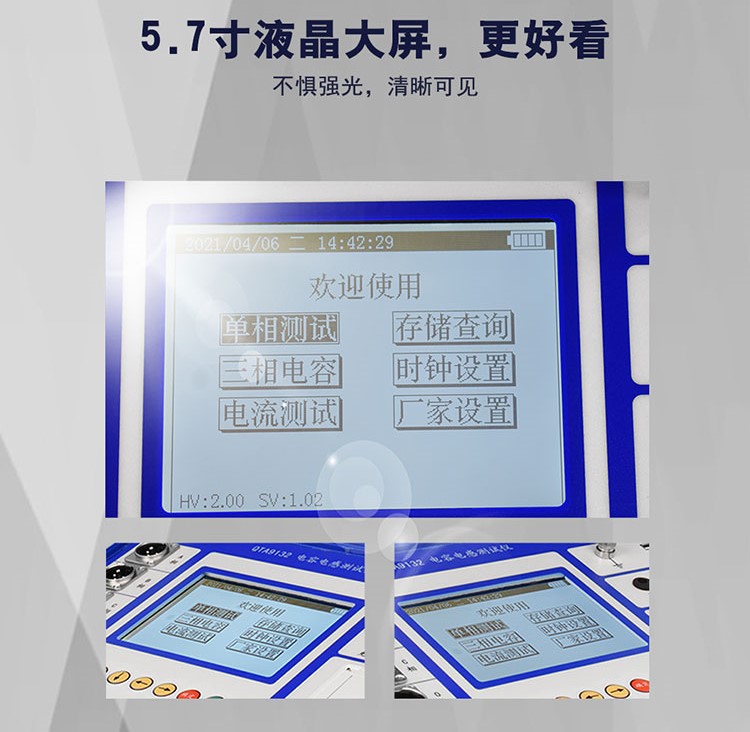

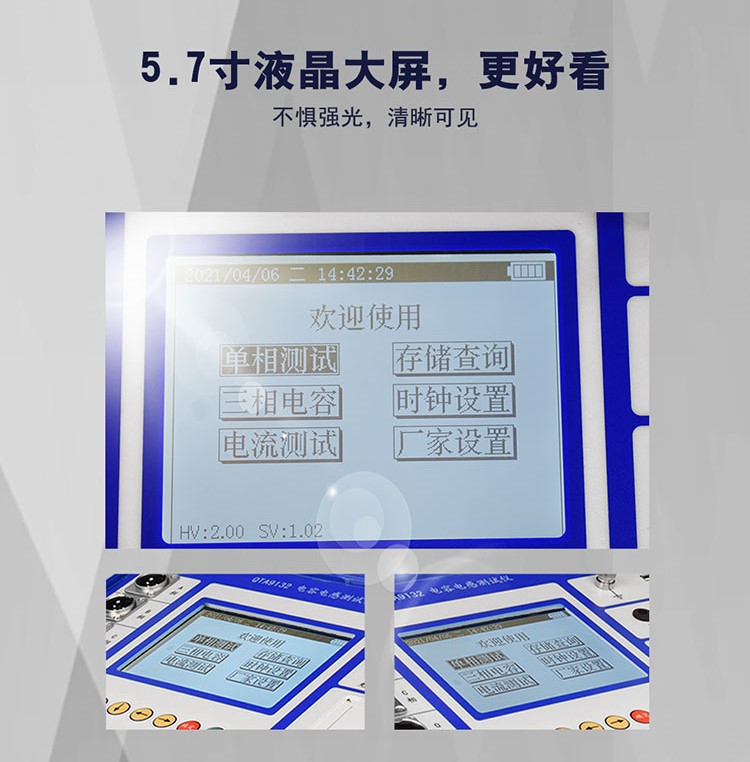

7． 仪器采用大屏幕液晶显示，使用中文菜单，中文提示，操作简单。

8． 不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。

9． 热敏打印机打印功能，快速、无声。

10．人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等，对未连接的设备进行操作时，显示相应的未连接提示信息。

11． 体积小、重量轻，方便携带使用。

技术参数
