FX系列连接器简介

FX系列直式插拔连接器被使用于高密度安装、空间相对狭小及旋转方式插合分离困难的场合。广泛应用于军、民领域的电台设备、步兵设备、加固计算机、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的交直流、高速、射频、光纤等的信号连接传输


FX系列连接器特点

1.高速化:可满足多种标准协议高速信号 (USB2.0USB3.0HDMI SATADP、千兆网、万光网等)的直接传输。

2.最小壳体号FX101最大外径仅12.4mm

3. 单一连接器,即可实现低频、电源、高速、射频、光纤等多种信号的集成化传输。

4. 直式插拔,可盲插,能够实现快速连接与分离。

5. 具有屏蔽、密封、耐环境、长寿命等特点。

6. 多种键识别,具有防误插功能。

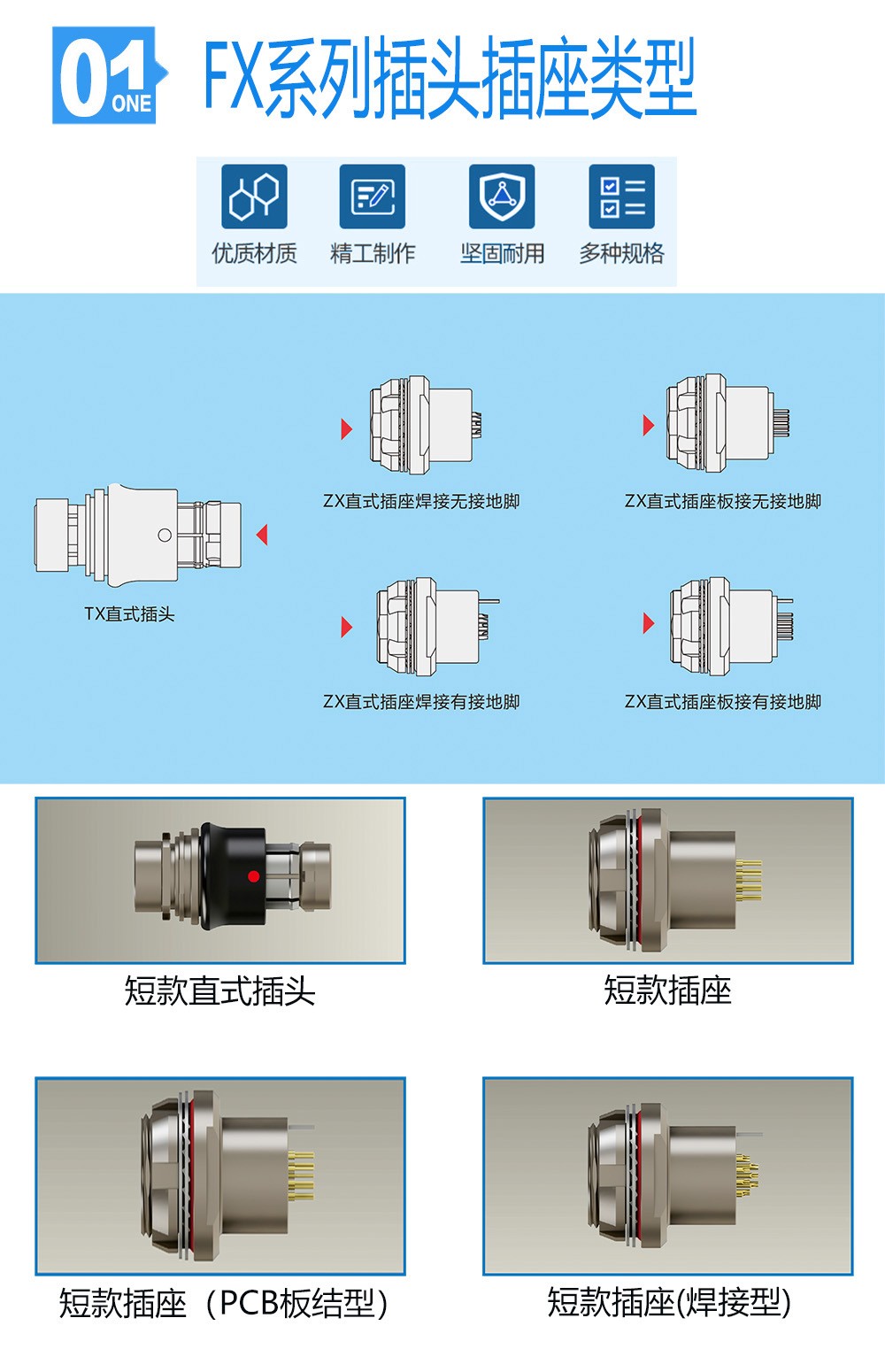

7.插头、插座直式推拉锁紧结构。

8.插座为螺母紧固安装形式,配有导电O型國,具有屏蔽密封功能。

9.插座泄漏率:气压差1×105Pa,泄漏率应<1.0 Pa-cm3/s(光纤、射频类产品除外)

10.插头插座插合后,可实现耐水压:2m水深、24h。(光纤、射频类产品除外)

11. 插头和插座均可以既可装插针,又能装插孔。(光纤、射频类产品除外)

12.高速和低频电接触件端接形式:插头为导线焊接式,插座为导线焊接式和直式印制板焊接式两种。

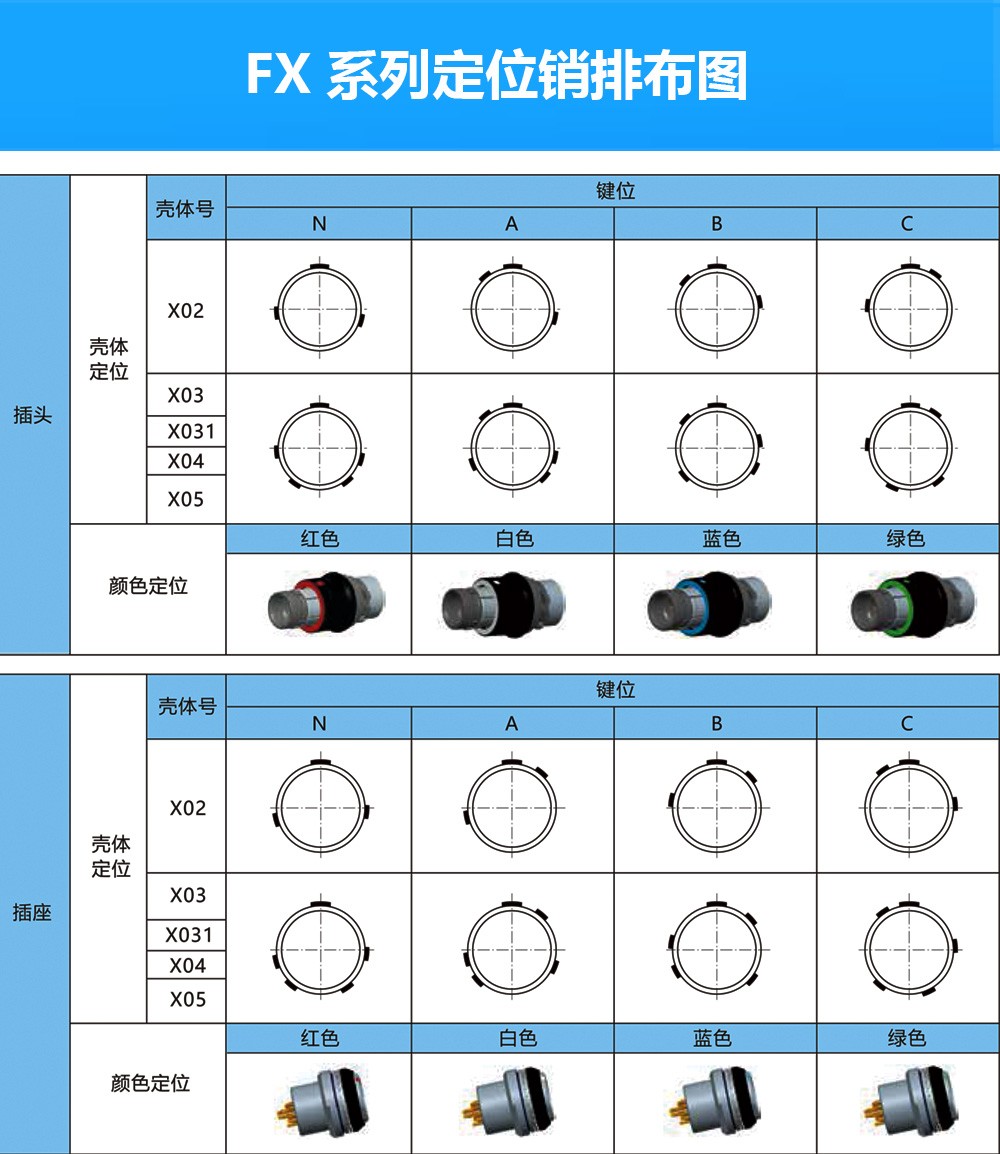

13.多键定位,采用键位结构防错和颜色目视等双重防误插方式。



《机械性能》

机械寿命:5000

振动:101102壳体

正弦振动:频率10 ~2000Hz,加速度147m/s21u5瞬断1031031104105106壳体

随机振动:功率谱密度1.0g2/Hz,均方根值36.6g1uS瞬断

冲击:加速度2940m/s21us瞬断



《环境性能》

1:工作温度:-55°C~ +125°C

2:相对湿度:40°C时,达95%

3:插座泄漏率:气压差值为1×105Pa,泄漏率应不大于1.0Pa-cm3/s(光纤、射频不具备气密性)

4:盐雾:铝合金/铜合金96h

5:插头插座插合,耐水压:2m水深、24h(光纤、射频类产品除外)
